EW-140kV: qué es y cómo funciona el escáner portátil de rayos X por retrodispersión

Tecnología de inspección y seguridad

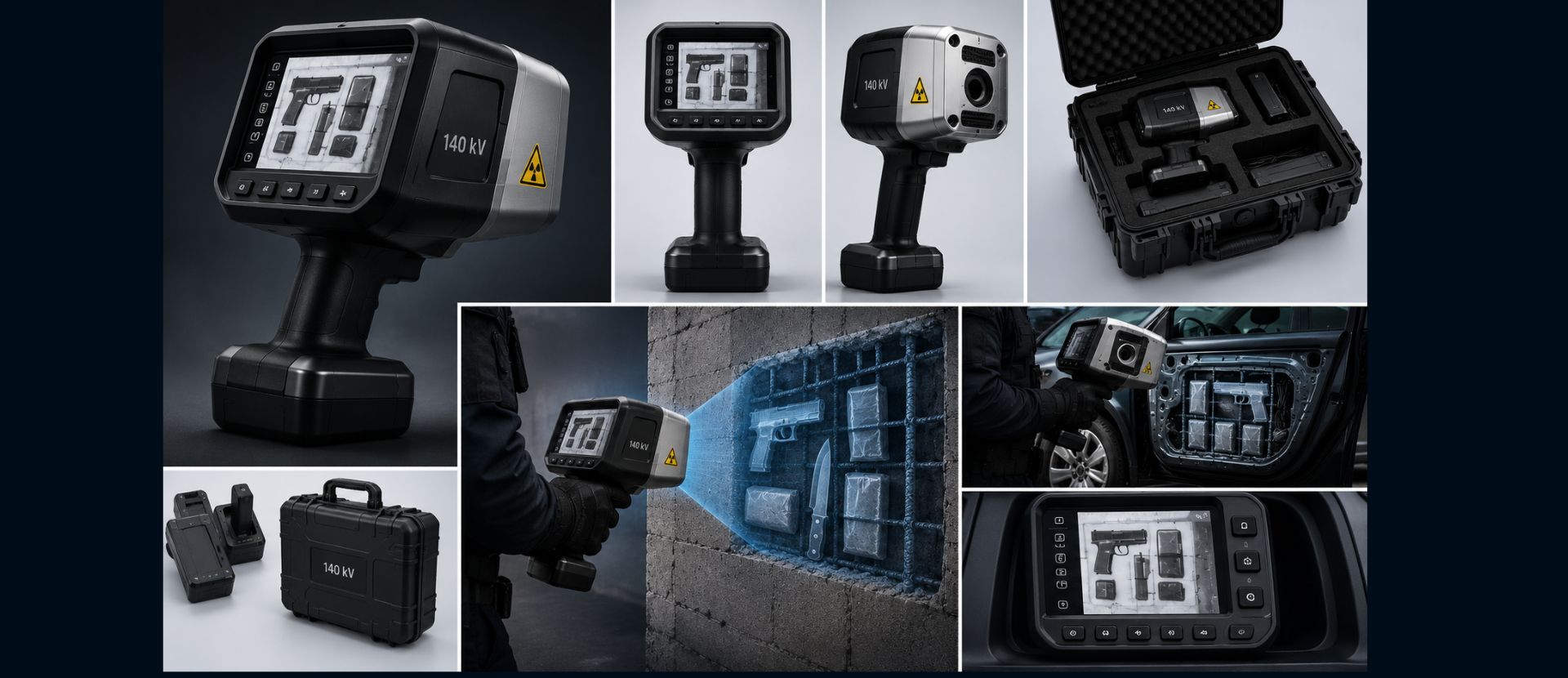

El denominado EW-140kV Handheld Backscatter X-ray Scanner es un equipo portátil de inspección concebido para visualizar objetos, sustancias y compartimentos ocultos sin tener que desmontar por completo el elemento examinado. Analizamos su funcionamiento, sus aplicaciones, sus riesgos y los requisitos que deberían comprobarse antes de adquirirlo.

Tipo de equipo Escáner portátil de rayos X por retrodispersión.

Inspección Puede operar desde un solo lado del objeto examinado.

Aplicaciones Aduanas, policía, unidades EOD, fronteras y seguridad especializada.

Precaución Produce radiación ionizante y requiere control radiológico.

No es un dispositivo de consumo Este tipo de escáner no debe confundirse con una cámara térmica, un detector de metales o un escáner doméstico. Genera rayos X y su utilización puede estar sometida a autorización, registro, formación especializada, dosimetría, señalización y supervisión por personal competente.

¿Qué es el EW-140kV Handheld Backscatter X-ray Scanner?

El nombre comercial EW-140kV aparece asociado a un escáner manual de inspección que emplea tecnología de backscatter o retrodispersión de rayos X. La referencia “140 kV” describe normalmente la tensión máxima del tubo generador, aunque este dato debe confirmarse en la ficha técnica y en el certificado del equipo concreto.

A diferencia de un sistema convencional de rayos X por transmisión, que necesita colocar el objeto entre un emisor y un panel detector, un escáner de retrodispersión puede emitir y recibir la señal desde el mismo lado. Esta configuración facilita la inspección de paredes, vehículos, muebles, paquetes, puertas, paneles o compartimentos a los que no se puede acceder por detrás.

El operador desplaza el equipo lentamente sobre la superficie. El sistema analiza la radiación que vuelve después de interactuar con los materiales del interior y construye una imagen en la pantalla integrada.

Infografía: así funciona la retrodispersión de rayos X

Emisión del haz

El generador produce un haz estrecho y controlado de rayos X dirigido hacia la superficie que se quiere inspeccionar.

Interacción

Los fotones interactúan con los materiales situados en la superficie o detrás de ella.

Retorno de radiación

Una parte de la radiación cambia de dirección y regresa hacia los detectores incorporados en el escáner.

Imagen digital

El software procesa la señal y presenta una imagen en tiempo real para que sea interpretada por un operador formado.

¿Qué puede detectar el EW-140kV Handheld Backscatter X-ray Scanner?

La retrodispersión resulta especialmente útil para destacar materiales de baja densidad y sustancias con abundancia de elementos ligeros, como hidrógeno, carbono, nitrógeno u oxígeno. En la práctica, puede ayudar a localizar:

• Paquetes de drogas o contrabando ocultos en vehículos y mobiliario.
• Explosivos, sustancias orgánicas y determinados componentes de artefactos.
• Armas, cargadores, munición y objetos metálicos, según su tamaño y posición.
• Dobles fondos, cavidades, modificaciones estructurales y compartimentos.
• Cables, mecanismos, componentes electrónicos y objetos dentro de paquetes.
• Elementos ocultos detrás de paneles, puertas, paredes ligeras o tapicerías.

La imagen no identifica automáticamente una sustancia El escáner muestra diferencias de densidad, composición y geometría. La identificación definitiva de drogas, explosivos u otras sustancias puede exigir detectores complementarios, análisis químicos, perros especializados o una inspección física controlada.

¿En qué operaciones puede utilizarse?

Retrodispersión frente a rayos X por transmisión

Escáner de retrodispersión

• Emisor y detector están en el mismo lado.
• Permite inspeccionar superficies inaccesibles por detrás.
• Destaca especialmente determinados materiales orgánicos.
• Produce una imagen superficial o de penetración limitada.
• Puede emplearse manualmente en inspecciones localizadas.

Rayos X por transmisión

• El objeto se coloca entre el emisor y el detector.
• Ofrece una proyección completa de lo atravesado por el haz.
• Suele proporcionar mayor penetración en objetos densos.
• Necesita acceso a ambos lados o introducir el objeto en un túnel.
• Es habitual en equipajes, paquetería y carga.

Características atribuidas a los escáneres portátiles de 140 kV

Las ofertas comerciales localizadas para equipos de esta categoría anuncian pantalla integrada, funcionamiento mediante batería, imagen en tiempo real y un peso aproximado de entre cuatro y seis kilogramos. No obstante, existen variaciones importantes entre fabricantes y versiones.

¿Quién fabrica el EW-140kV?

El modelo aparece promocionado por el canal Ewish Inspection Machine. Sin embargo, la información pública disponible no permite confirmar de forma independiente si Ewish es el fabricante original, un distribuidor internacional, un integrador o una marca utilizada para comercializar un equipo producido por otra compañía.

También se han localizado dispositivos visualmente similares comercializados por proveedores chinos bajo referencias diferentes. En este sector son frecuentes los equipos OEM, es decir, productos fabricados por una empresa y vendidos por otras compañías con una marca o denominación distinta.

No compre únicamente por la apariencia exterior Dos escáneres visualmente idénticos pueden incorporar tubos, detectores, blindajes, software y sistemas de seguridad distintos. Deben comprobarse el fabricante legal, el número de serie, la documentación radiológica y los certificados correspondientes a la unidad concreta.

Otros fabricantes de escáneres portátiles por retrodispersión

Además de los equipos anunciados por Ewish y otros proveedores asiáticos, existen fabricantes especializados que comercializan sistemas equivalentes o de la misma familia tecnológica. Entre las marcas conocidas en este campo se encuentran:

• Viken Detection: fabricante de los sistemas portátiles HBI-120 y Nighthawk-HBI.
• Hewei Group: comercializa escáneres manuales de retrodispersión para inspección de seguridad.
• CGN Begood: fabricante de sistemas de inspección mediante rayos X, incluidos equipos portátiles.
• Proveedores OEM asiáticos: ofrecen versiones de 140 kV mediante plataformas B2B, normalmente bajo pedido y presupuesto.

¿Es peligroso para el operador?

Los rayos X son radiación ionizante. Por tanto, la utilización de un escáner portátil nunca debe considerarse inocua por defecto. El riesgo depende de la dosis emitida, el tiempo de exposición, la distancia, la orientación del haz, el blindaje, la dispersión producida por el objeto y el número de inspecciones realizadas.

Un equipo correctamente diseñado, autorizado, mantenido y utilizado conforme a su manual puede limitar la exposición ocupacional. Sin embargo, una mala posición de las manos, la orientación del haz hacia una persona, la pérdida de blindaje, una avería o el uso reiterado sin control dosimétrico pueden generar exposiciones innecesarias.

Principios básicos de protección radiológica

Tiempo Reducir el tiempo durante el que se genera radiación.

Distancia Mantener la mayor separación operativa permitida.

Blindaje Utilizar las protecciones previstas por el fabricante.

Control Aplicar procedimientos, formación y vigilancia dosimétrica.

Medidas que debería contemplar el procedimiento operativo

• Delimitar una zona controlada durante la emisión.
• Impedir que una persona se sitúe delante o detrás del objeto inspeccionado.
• No dirigir nunca el haz hacia el cuerpo de una persona o un animal.
• Utilizar dosímetro cuando lo determine la evaluación radiológica.
• Comprobar indicadores luminosos, acústicos y sistemas de bloqueo.
• Realizar controles periódicos de radiación de fuga y dispersión.
• Transportar el equipo en su maleta de seguridad y evitar golpes.
• Registrar inspecciones, incidencias, mantenimiento y verificaciones.
• Retirar el equipo de servicio si presenta daños o anomalías.

No debe utilizarse para inspeccionar directamente a personas Un escáner manual destinado a objetos no puede emplearse como sistema de inspección corporal salvo que exista una autorización específica para ese uso, una evaluación de dosis y un marco legal que lo permita.

¿Puede utilizarlo un vigilante de seguridad?

La posibilidad de utilizarlo no depende únicamente de la categoría profesional del trabajador. También intervienen la normativa sobre instalaciones y equipos de rayos X, la autorización de la instalación, la evaluación de riesgos, la formación radiológica, el manual del fabricante y las instrucciones del responsable de protección radiológica.

En España, la empresa compradora debería consultar previamente con una Unidad Técnica de Protección Radiológica y con el organismo competente. No resulta adecuado comprar el equipo y resolver después su legalización, ya que podría no ser autorizable o carecer de documentación válida para su utilización.

¿Dónde se puede comprar?

Estos dispositivos se comercializan principalmente mediante venta profesional, distribuidores especializados, licitaciones o contacto directo con el fabricante. No suelen venderse como un producto electrónico convencional.

Canales de compra localizados El modelo atribuido a Ewish puede consultarse a través de su canal comercial. Asimismo, aparecen escáneres portátiles de 140 kV en plataformas B2B como Alibaba y Made-in-China, además de distribuidores europeos de equipos Viken. Los precios publicados en determinados anuncios se sitúan alrededor de 49.000 a 58.500 dólares, pero pueden variar por configuración, transporte, formación, software, accesorios, impuestos y certificación.

En Europa es preferible acudir a un distribuidor especializado capaz de proporcionar instalación, formación, documentación técnica, mantenimiento, ensayos de aceptación y soporte radiológico. La importación directa puede ser más barata, pero traslada al comprador buena parte de la responsabilidad técnica y regulatoria.

Documentos que deben solicitarse antes de pagar

• Identidad y dirección legal del fabricante.
• Modelo exacto, número de serie y año de fabricación.
• Manual técnico y manual de seguridad en español.
• Declaración UE de conformidad aplicable al modelo concreto.
• Certificados completos, organismo emisor y alcance de los ensayos.
• Informe de radiación de fuga y mapas de dispersión.
• Dosis o tasa de dosis en las posiciones del operador.
• Sistemas de enclavamiento, bloqueo y parada de emergencia.
• Garantía, repuestos, calibración y mantenimiento en España o la UE.
• Formación inicial y acreditación del instructor.
• Condiciones de transporte de las baterías.
• Compatibilidad con la normativa española de protección radiológica.

Qué revisar en una demostración del equipo

Antes de una compra profesional conviene solicitar una demostración con objetos de prueba representativos y comprobar:

1. La velocidad necesaria para obtener una imagen legible.
2. La profundidad real en distintos materiales.
3. La capacidad de distinguir objetos superpuestos.
4. La calidad de imagen en superficies curvas o irregulares.
5. La autonomía con una carga completa.
6. El calentamiento y los tiempos de parada entre barridos.
7. La facilidad para exportar y custodiar las imágenes.
8. La respuesta del servicio técnico ante una avería.
9. Las mediciones radiológicas obtenidas por un técnico independiente.

Ventajas y limitaciones

Ventajas

• Inspección desde un solo lado.
• Formato portátil.
• Obtención de imágenes durante el barrido.
• Detección no destructiva.
• Útil en vehículos, paredes y objetos voluminosos.
• Buena respuesta ante determinados materiales orgánicos.

Limitaciones

• Penetración condicionada por la densidad del material.
• Necesita formación para interpretar las imágenes.
• No identifica por sí solo una sustancia química.
• Genera radiación ionizante.
• Puede requerir autorización y vigilancia radiológica.
• Su precio y mantenimiento son elevados.

Conclusión

El EW-140kV representa una categoría de herramientas que puede ampliar notablemente la capacidad de inspección de policías, aduanas, unidades especializadas y servicios de seguridad. Su principal ventaja es poder visualizar anomalías internas desde un solo lado y sin desmontar el objeto.

No obstante, su utilidad debe evaluarse junto con sus limitaciones y sus obligaciones radiológicas. Una demostración comercial o un vídeo en redes sociales no sustituyen la documentación técnica, los ensayos independientes, la autorización administrativa y la formación del operador.

Antes de adquirirlo, el comprador debería confirmar quién es el fabricante real, qué certificados corresponden exactamente al modelo ofertado, qué dosis genera y quién prestará el servicio técnico. En equipos emisores de radiación, estas comprobaciones son tan importantes como la calidad de la imagen.

Preguntas frecuentes sobre el EW-140kV

1. ¿Qué significa que el escáner sea de 140 kV?

Normalmente indica la tensión máxima de funcionamiento del tubo de rayos X. No significa que el equipo emita continuamente a esa potencia ni determina por sí sola la calidad de imagen o la dosis. Deben revisarse también la corriente, la filtración, la colimación y el ciclo de trabajo.

2. ¿Puede ver el EW-140kV a través de cualquier pared?

No. La capacidad de penetración depende del espesor, la densidad y la composición del material. Puede funcionar bien sobre paneles, tapicerías, madera o paredes ligeras, pero presentar limitaciones ante acero grueso, hormigón denso o materiales con plomo.

3. ¿El EW-140kV detecta automáticamente drogas y explosivos?

Puede mostrar masas, paquetes y materiales sospechosos, especialmente de naturaleza orgánica, pero no siempre determina su composición exacta. La confirmación puede necesitar otras técnicas de detección o análisis.

4. ¿El EW-140kV es seguro para quien lo utiliza?

Puede utilizarse de forma controlada cuando el equipo cumple la normativa, está correctamente mantenido y el operador respeta las medidas de protección radiológica. No debe utilizarse sin formación, evaluación de riesgos y procedimientos autorizados.

5. ¿El EW-140kV puede comprarse directamente por Internet?

Existen ofertas en plataformas B2B, pero comprarlo no implica que pueda utilizarse legalmente. Antes de importarlo deben verificarse la conformidad del equipo, la documentación radiológica, las autorizaciones, la formación y el servicio técnico disponible.

Nota editorial: determinadas características proceden de anuncios comerciales y deben confirmarse directamente con el fabricante antes de tomar una decisión de compra.
